化工泵產品 PRODUCTS LIST

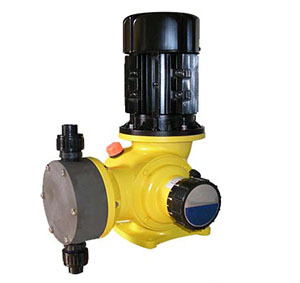

GM型隔膜計量泵
1、可變偏心機械驅動，確保脈動平緩
2、機械驅動隔膜，物料側無隔膜護盤，便于物料通過
3、耐磨球軸承，工作更穩定
4、鑄鋁殼體、整體重量輕
5、流量最大可達500L/H，壓力最大可達1.0MPa
6、抗壓膜片使泵具有無泄漏特點
概述
流量范圍:0-500 L/H
壓力范圍: 0-1.0 MPA
電機功率: 370W,220V / 380V / 420V / 110V, 50/60Hz
驅動系統: 兩相、三相電機或防爆電機
防護等級: IP55
工作條件環境溫度: -30℃ --- 80℃ 流量控制:手動控制, 自動控制(接收4-20mA 信號)
應用范圍
環境溫度: -30℃ --- 80℃

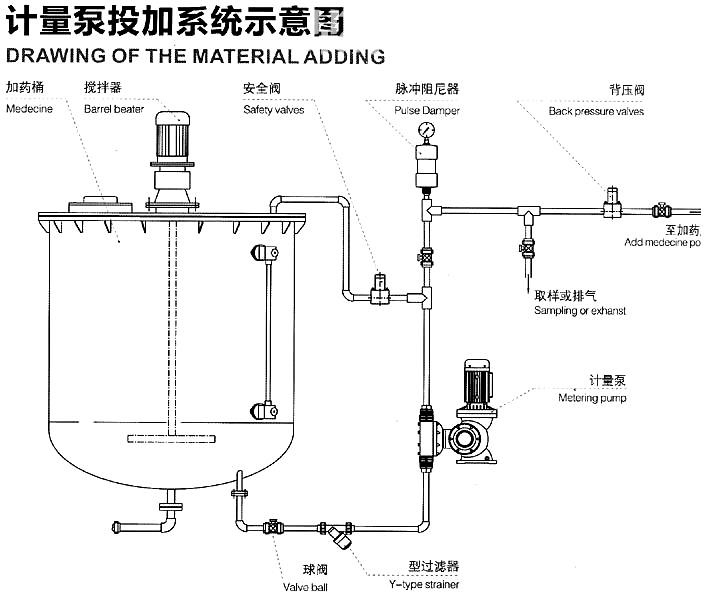

結構簡圖
主要材料
泵頭: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
單向閥: SUS304, SUS316, PVC, PTFE
閥球: ZrO2, SUS304, SUS316, 陶瓷
型號意義
性能參數表
| 型號 | 型號(L/h) | 壓力(Mpa) | 沖次 | 功率(kw) | 進出口徑(DN) | 重量(kg) |
| (min-1) | ||||||
| GM25/1.0 | 25 | 1 | 48 | 0.37 | ф6軟管 | 22 |
| GM50/1.0 | 50 | 1 | 48 | 0.25 | 15 | |
| GM80/0.7 | 80 | 0.7 | 96 | 0.37 | 15 | |
| GM120/0.7 | 120 | 0.7 | 48 | 0.37 | 15 | |
| GM170/0.7 | 170 | 0.7 | 96 | 0.37 | 15 | |
| GM240/0.7 | 240 | 0.7 | 96 | 0.37 | 15 | |
| GM330/0.5 | 330 | 0.5 | 144 | 0.55 | 15 | 28 |
| GM400/0.5 | 400 | 0.5 | 144 | 0.55 | 15 | |
| GM500/0.5 | 500 | 0.5 | 144 | 0.55 | 15 |
適用范圍
廣泛應用于石油化工、化工、電力、冶金、采礦、造船、輕工、農業、國防等工業。
故障原因與解決方案
