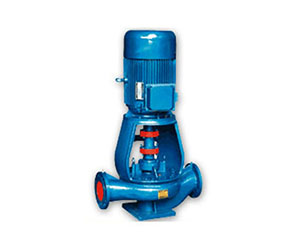

ISGB便拆式管道離心泵

ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式便拆式管道離心泵告別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；

概述

ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。該立式便拆式管道離心泵告別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用優秀水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100%的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。

便拆式管道離心泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的最理想產品。

應用范圍

1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。

2、IRG（GRG）型立式熱水（高溫）循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫熱水增壓循環輸送及采暖系統循環用泵，IRG型使用溫度T<120℃，GRG型使用溫度T<240℃。

3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～120℃。

4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃～+120℃。

結構簡圖

型號意義

性能參數表

型號	流量Q		揚程(m)	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r
型號	(m3/h)	(L/S)	揚程(m)	效率（%）	轉速（r/min）	電機功率（kW）	必需汽蝕余量（NPSH）r
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-1254	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-100	4.5	12.5	12.5	44	2900	0.55	2
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.55	2.3
32-160	6.5	5	32	44	2900	1.5	2.3
32-160A	4	1.1	25	34	2900	1.1	2
32-160(I)	6.3	1.75	32	40	2900	2.2	2
32-200	4.5	12.5	50	32	2900	3	2
32-200(I)	6.3	1.75	50	33	2900	4	2
32-200A	4	1.11	44	40	2900	2.2	2
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40-100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4	2.3
40-200A	5.9	1.64	44	31	2900	3	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4	2.3
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(I)A	11	3.05	10	60	2900	0.75	2.3
40-125(I)	12.5	347	20	58	2900	1.5	2.3
40-125(I)A	11	3.05	16	57	2900	1.1	2.3
40-160(I)	12.5	3.47	32	52	2900	3	2.3
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3
